剝離強(qiáng)度的測(cè)試方法

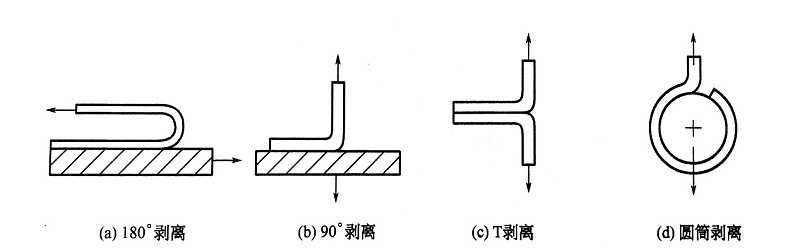

根據(jù)目的和要求的不同，壓敏膠制品的剝離強(qiáng)度可以有多種測(cè)試方法。常用的有如圖所示的四種。

1、 180°剝離測(cè)試和90°剝離測(cè)試主要用于表征壓敏膠制品對(duì)于較硬或較厚被粘物的黏合力。180°剝離測(cè)試操作簡(jiǎn)便，測(cè)試結(jié)果的分散性較小，因此是一種常用于壓敏膠制品

（尤其是壓敏膠黏帶）的測(cè)試方法。然而，與其他各種剝離測(cè)試方法相比，180°剝離測(cè)試時(shí)膠黏制品基材的性質(zhì)對(duì)測(cè)試結(jié)果影響較大；有些膠黏帶（如玻璃纖維增強(qiáng)膠黏帶）在進(jìn)行

180°彎曲測(cè)試時(shí)有時(shí)可能會(huì)被折斷。90°剝離測(cè)試方法在實(shí)際中較少被使用，因?yàn)樗枰粋€(gè)特殊設(shè)計(jì)的、結(jié)構(gòu)比較復(fù)雜的工件夾具，使剝離角度在整個(gè)測(cè)試過(guò)程中始終保持為90°。

90°剝離測(cè)試更適用于進(jìn)行理論研究和分析，因?yàn)榛牡男再|(zhì)對(duì)測(cè)試結(jié)果的影響較小。

2、T剝離測(cè)試 主要用于測(cè)定壓敏膠制品對(duì)于較軟或較薄被粘物的黏合力或膠黏制品膠黏面之間的黏合力（即對(duì)黏力）。在壓敏膠制品的常規(guī)性能表征中并不使用此種測(cè)試方法，只有某些特種膠黏制品有這樣的要求。膠黏制品的膠黏面之間的對(duì)黏剝離測(cè)試還常用來(lái)快速檢測(cè)壓敏膠在基材上的黏合力（即黏基力）是否足夠。如經(jīng)過(guò)數(shù)次對(duì)黏剝離測(cè)試后發(fā)生壓敏膠從基材上脫落的現(xiàn)象，則必須設(shè)法進(jìn)一步改善該壓敏膠制品的黏基力才行。

3、 圓筒剝離測(cè)試 與用于蜂窩夾芯板的爬鼓剝離測(cè)試類似。測(cè)試時(shí)需要用一個(gè)特殊設(shè)計(jì)的工件夾具，使圓筒不斷地轉(zhuǎn)動(dòng)，以保持始終一致的剝離角度。用一卷膠黏帶代替圓筒，通過(guò)這樣的剝離測(cè)試就可以測(cè)定該膠黏帶的解卷力。解卷力，尤其是快速解卷力是壓敏膠帶制品的一個(gè)重要黏合性能。

以上幾種剝離強(qiáng)度的測(cè)試都可以用普通的機(jī)械拉力試驗(yàn)機(jī)進(jìn)行，但應(yīng)附有能自動(dòng)記錄剝離負(fù)荷的繪圖裝置。因?yàn)椴捎脹](méi)有繪圖裝置的試驗(yàn)機(jī)只能測(cè)得剝離強(qiáng)度的較大值，而自動(dòng)繪圖裝置能將整個(gè)測(cè)試過(guò)程中剝離強(qiáng)度的變化情況－－剝離強(qiáng)度曲線－繪出來(lái)，從中既可測(cè)得較大值，也可得到平均值以及穩(wěn)定狀態(tài)的數(shù)值等許多信息。
