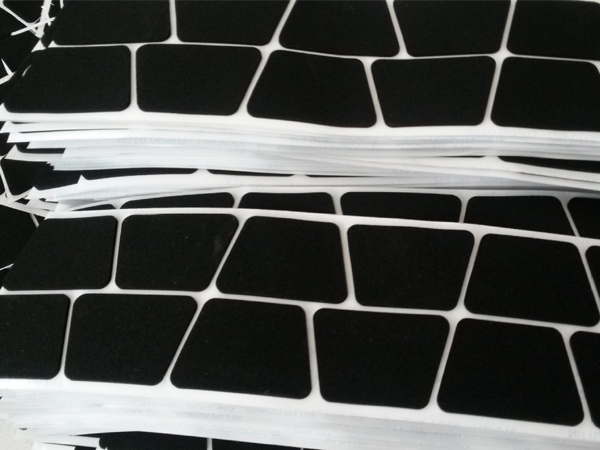

在我們所加工的模切件當(dāng)中，經(jīng)常會遇到EVA泡棉模切加工，比較常見的厚度在1-2mm之間 ，但是也可能會達(dá)5mm厚度的 ，關(guān)于這種泡棉的加工，在 模切加工作業(yè)過程中，肯定會遇到很多這樣或那樣的問題。那么我們經(jīng)常遇到的問題主要表現(xiàn)為以下三點(diǎn)：

1、泡棉模切過程中容易呈現(xiàn)斜邊（圓刀模切斜邊更大）；

2、這些厚度泡棉的沖切過程中容易產(chǎn)生碎屑粉塵；

3、關(guān)于一些孔狀產(chǎn)品，難以排廢（小孔孔徑過小，泡棉厚度較大，排廢不易完成）；

以上就是我們在EVA泡棉模切加工 過程比較常見的問題；接下來思美達(dá)模切加工廠就圍繞以上這三點(diǎn)常見問題點(diǎn)進(jìn)行剖析，并給出相關(guān)的解決方案。

一、斜邊問題

關(guān)于模切沖壓成型加工過程中容易呈現(xiàn)的斜邊，導(dǎo)致此種問題產(chǎn)生的緣由在于：泡棉厚度高，在沖切過程，泡棉擠壓后沖切，泡棉帶面擠壓構(gòu)成的斜邊，關(guān)于處理此類問題的主要辦法 是通過刀具的選擇來調(diào)整。

通常我們運(yùn)用單鋒刀，內(nèi)直外斜停止沖切，可以有效的減少泡棉斜邊的產(chǎn)生。

對于加工相對簡單的EVA泡棉模切件，我們采用分條、分邊、跳切的方式來降低斜邊發(fā)生的概率，從而解決 斜邊問題。如加工略微復(fù)雜的產(chǎn)品，我們能夠采用停止刀線合成的方式?jīng)_切，不做閉合刀線，多導(dǎo)線堆疊的方式，減少泡棉沖切過程中的擠壓應(yīng)力，來到達(dá)減少泡棉斜邊的問題。

二、碎屑粉塵

關(guān)于EVA泡棉碎屑粉塵的問題，出現(xiàn)這一現(xiàn)象的基本原因在于泡棉韌性低，組成構(gòu)造為發(fā)泡材料，一切在沖切過程中，由于刀具的重復(fù)作用，碎屑泡棉顆粒容易 變成粉塵，漂浮在空中。關(guān)于一些對環(huán)境要求比較高的模切作業(yè)，處理此類問題的辦法有多種，普通常見的有噴瀟灑模劑，而產(chǎn)線上經(jīng)常用的辦法為在EVA泡棉表層復(fù)合一層OPP維護(hù)膜來處理這種問題。

三、排廢難

關(guān)于孔狀排廢難的問題，這一現(xiàn)象的基本原因在于泡棉太厚，同時孔徑小，導(dǎo)致廢料難以提取形成的。普通傳統(tǒng)的做法是在模切機(jī)模座外面做一套頂針治具來 終止排廢，經(jīng)過頂針將孔狀廢料頂出，停止下落料排廢。但是此種排廢辦法操作不好，容易劃傷泡棉。圓刀上面常用的辦法為提取刀停止進(jìn)行排廢作業(yè)。

今天關(guān)于這類問題的產(chǎn)生，小編給出一個比較好的解決辦法，就是上異步作業(yè)方案。

處理計劃-上異步作業(yè)

上異步大家都知道，上異步大家都知道，通過將上層材料進(jìn)行異步拉料，和下層材料同步模切的方式，達(dá)到節(jié)省材料的目的。這里，我們通過上異步的方式，將泡棉和托底膜進(jìn)行分開拉料作業(yè)，不但可以節(jié)省泡棉材料，在實(shí)際的作業(yè)過程中，上層料帶被收走的同時，泡棉外框廢料也同時被收走，同時由于應(yīng)力的作用，斜邊也會得到很大的調(diào)整。再者，通過這種作業(yè)方式，基本的粉塵問題也得到了有效的解決。

免責(zé)聲明：本文系網(wǎng)絡(luò)轉(zhuǎn)載，版權(quán)歸原作者所有。但因轉(zhuǎn)載眾多，無法確認(rèn)原始真正作者，故僅標(biāo)明轉(zhuǎn)載來源。如涉及作品版權(quán)問題，請與我們聯(lián)系，我們將根據(jù)您提供的版權(quán)證明材料確認(rèn)版權(quán)并按國家標(biāo)準(zhǔn)支付稿酬或刪除內(nèi)容！本文內(nèi)容為原作者觀點(diǎn)，并不代表本公司對其真實(shí)性負(fù)責(zé)。
